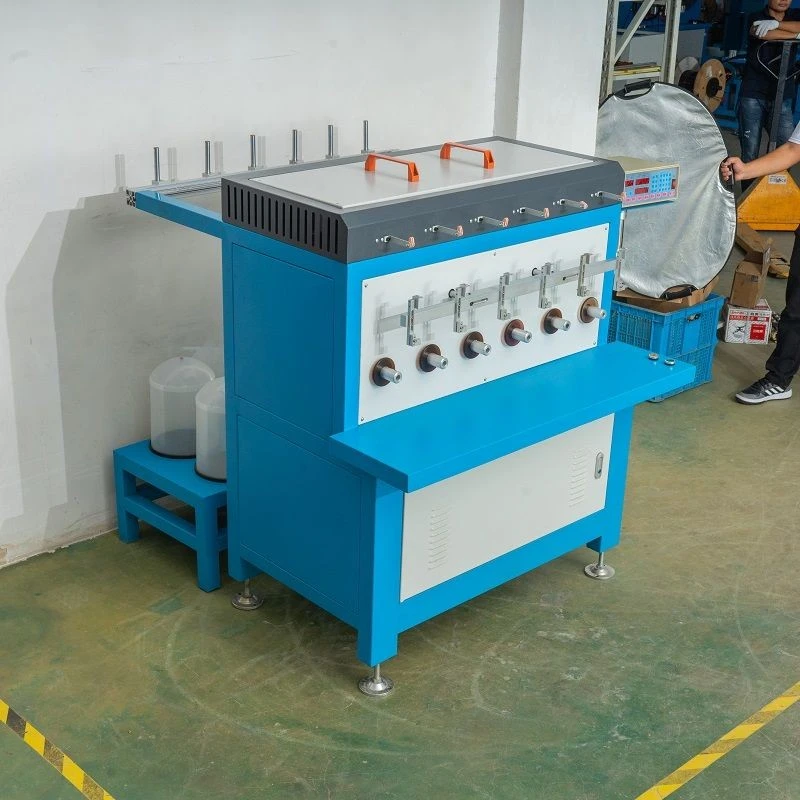

Wichtigste technische Parameter der mehrachsigen Wickelmaschine
Produktmodell	SQ-004LD	SQ-006LD	SQ-006HU
Wicklungsdurchmesser	10-60mm	10-150mm	10-150mm
Kabelbreite	mm	{}mm	{}mm
Genauigkeit der Kabelanordnung	0.01	0.01	0.01
Spindelgeschwindigkeit	30-5000U/min	1-2000U/min	1-2000U/min
Höhe der Spindelmitte	ca. 150 mm	ca. 170 mm	ca. 170 mm
Anwendbarer Drahtdurchmesser	{{0}}}.03-1.0mm	{0}.{1}.5mm	{}.{}.5mm
Kabelmotor	Schrittmotor Typ 57	Panasonic-Servo 0 4KW	Panasonic-Servo 0 4KW
Spindelmotor	Frequenzumwandlung 0.4KW	Frequenzumwandlung 0.75KW	Frequenzumwandlung 1,5 kW
Versorgungsspannung	220VAC 50HZ	220VAC 50HZ	220VAC 50HZ
Maschinenleistung	1,2 kW	1,8 kW	2,7 kW
Kontrollsystem	Shuangqing SQ-200A	Shuangqing SQ-200A	Shuangqing SQ-200}A
Unterstützendes Drahtgestell	Vierachsig	Sechsachsig	Sechsachsig
Passende Spannung	Präzisionsverstellbarer Spanner, 4 Sätze	Präzisionsverstellbarer Spanner, 6 Sätze	Präzisionsverstellbarer Spanner, 6 Sätze
Abmessungen	1500 mm (L) * 1000 mm (B) * 1500 mm (H)	1600 mm (L) * 1500 mm (B) * 1500 mm (H)	1600 mm (L) * 1500 mm (B) * 1500 mm (H)
Gewicht der Ausrüstung	110 kg	170 kg	170 kg

Strukturelle Merkmale

1: Mehrachsiges Design:

Dadurch kann die Wickelmaschine mehrere Spulen gleichzeitig wickeln, was die Produktionseffizienz erheblich verbessert.

2: Hochpräzises Übertragungssystem:

Ausgestattet mit hochpräzisen Synchronriemenscheiben, um die Bewegungsgenauigkeit jeder Achse sicherzustellen, können Position, Geschwindigkeit und Winkel des Wickels genau gesteuert werden, um die Wickelqualität sicherzustellen.

Produktdetails

Funktionen und Vorteile

1:Hoher Automatisierungsgrad

2: Mehrere Wickelmodi

3: Präzisionswicklung

Anwendungsbereiche

1:Elektronikindustrie:

Es wird häufig bei der Herstellung von Fahrzeugen mit neuer Energie, in der Luft- und Raumfahrt, bei Motoren, Elektromagnetik und anderen Komponenten eingesetzt, um deren Bedarf an miniaturisierten und hochpräzisen Spulen zu decken.

2:Automobilelektronik:

Die Zündspule des Autos, die Induktivität im elektronischen Steuergerät (ECU) usw. erfordern ebenfalls mehrachsige Wickelmaschinen, um sicherzustellen, dass sich die Wickelqualität und -leistung an die komplexe Arbeitsumgebung des Autos anpasst.

3: Bereich der industriellen Automatisierung:

Zum Beispiel das Wickeln von Motorwicklungen, Sensorspulen usw., um hochwertige Spulenkomponenten für industrielle Automatisierungsgeräte bereitzustellen.

Häufig gestellte Fragen

F: Wie lange ist die Garantiezeit?

A: Garantiezeit: 1 Jahr

F: Welchen Drahtdurchmesser kann das Gerät wickeln?

A: Das hängt von Ihrem Produkt ab. Bitte hinterlassen Sie Ihre Kontaktinformationen und wir werden den Kundendienst veranlassen, sich mit Ihnen in Verbindung zu setzen.

F: Was bestimmt die Wickelgenauigkeit der Wickelmaschine?

A: Die Wickelgenauigkeit hängt hauptsächlich von der mechanischen Strukturgenauigkeit der Ausrüstung ab. Beispielsweise wirkt sich die Genauigkeit des Drahtanordnungsmechanismus auf die Sauberkeit der Drahtanordnung aus. Gleichzeitig ist auch die Genauigkeit des Steuerungssystems von entscheidender Bedeutung. Fortschrittliche Steuerungssysteme können den Drehwinkel und die Geschwindigkeit des Motors genau steuern, um die Wickelgenauigkeit sicherzustellen.

F: Was muss ich beim Starten der Wickelmaschine beachten?

A: Überprüfen Sie vor dem Starten der Maschine, ob das Netzkabel des Geräts richtig angeschlossen ist und ob sich alle Komponenten in der normalen Position befinden. Stellen Sie außerdem sicher, dass sich im Arbeitsbereich keine Fremdkörper befinden, um den Betrieb des Geräts nicht zu beeinträchtigen oder Sicherheitsrisiken zu verursachen.
